关节轴承

分类

产品展示

关节轴承

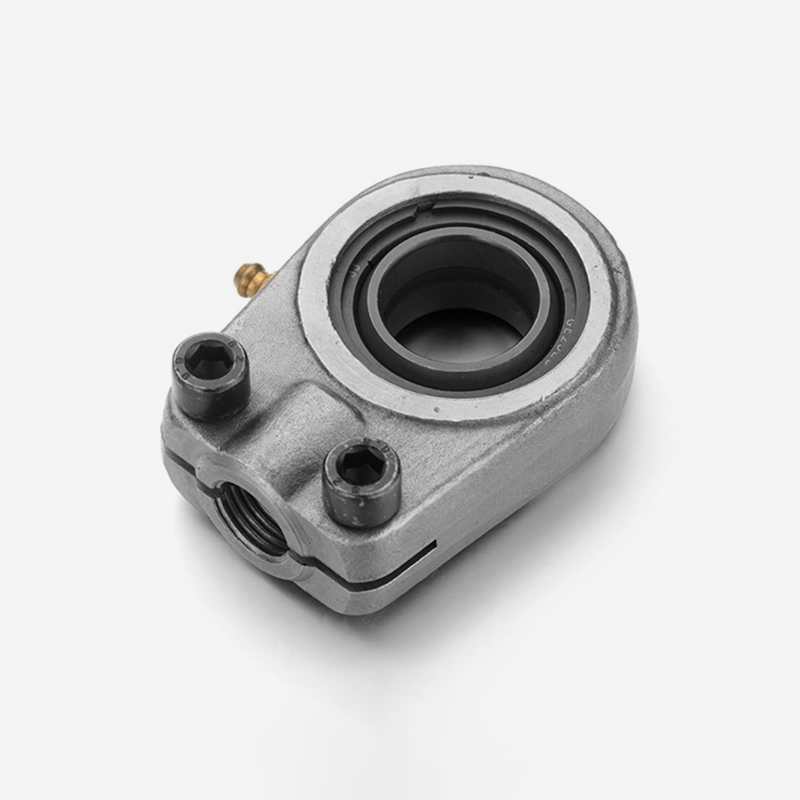

GIHR..DO

GIHR..DO(图1)

型号	尺寸														负荷		重量
型号	D	D3	C1	B	D2	D4	L3 min	Dk	D	L7 min	h1	L4	D5	α ≈	动Dyn.c	静stat.c0	重量
GIHR-K 20 DO	20	M16 × 1.5	19	16	56	25	17	29	24.2	25	50	80	46	9	30.0	72.0	430
GIHR-K 25 DO	25	M16 × 1.5	23	20	56	25	17	35.5	29.3	28	50	80	46	7	48.0	72.0	480
GIHE-K 30 DO	30	M22 × 1.5	28	22	64	32	23	40.7	34.2	30	60	94	50	6	62.0	106	740
GIHR-K 35 DO	35	M28 × 1.5	30	25	78	40	29	47	39.8	38	70	112	66	6	80.0	153	1200
GIHR-K 40 DO	40	M35 × 1.5	35	28	94	49	36	53	45.0	45	85	135	76	7	100	250	2000
GIHR-K 50 DO	50	M45 × 1.5	40	35	116	61	46	66	55.9	55	105	168	90	6	156	365	3800
GIHR-K 60 DO	60	M58 × 1.5	50	44	130	75	59	80	66.8	65	130	200	120	6	245	400	5400
GIHR-K 70 DO	70	M65 × 1.5	55	49	154	86	66	92	77.9	75	150	237	130	6	315	540	8500
GIHR-K 80 DO	80	M80 × 2.0	60	55	176	105	81	105	89.4	80	170	265	160	6	400	670	12000
GIHR-K 90 DO	90	M100 × 1.5	65	60	206	124	101	115	98.1	90	210	323	180	5	490	980	21500
GIHR-K 100 DO	100	M110 × 1.5	70	70	230	138	111	130	109.5	105	235	360	200	7	610	1120	27500
GIHR-K 110 DO	110	M120 × 1.5	80	70	265	152	125	140	121.2	115	265	407.5	220	6	655	1700	40500
GIHR-K 120 DO	120	M130 × 1.5	90	85	340	172	135	160	135.5	140	310	490	257	6	950	2900	76000

-若是左纹螺旋。轴承型号需加“L”例如 GIHL -K 30 DO.
